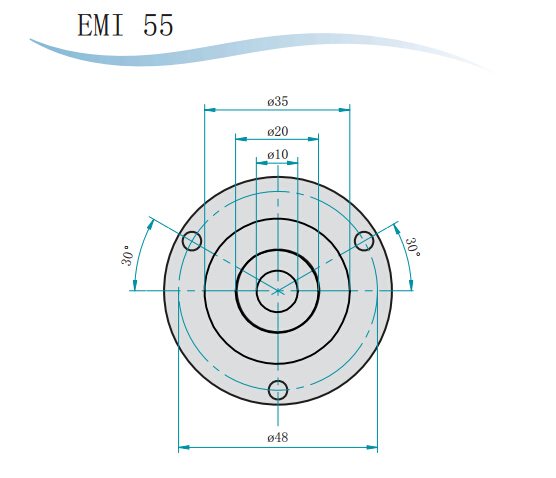

Eltra意尔创磁增量编码器EMI55
来源: 日期:2021-04-23

主要特征

EM系列编码器广泛应用在电机、海洋设备、钢铁工业、 纺织机械、木材机械、印刷包装机械、玻璃加工业、 石材加工业等大多数的自动化过程控制领域。

紧凑的尺寸

编码器和电机轴之间无物理连接
抗高温

高精度和高分辨率
高防护等级
高速度

机械结构坚固
易安装

电气特性
分辨率可达2,048脉冲/转
供电电源 5VDC/±5%/5~28VDC
无负载输入电流 100mA最大
最大电流每个通道15mA
电气信号输出方式推挽/长线驱动
最大输出频率200 KHz

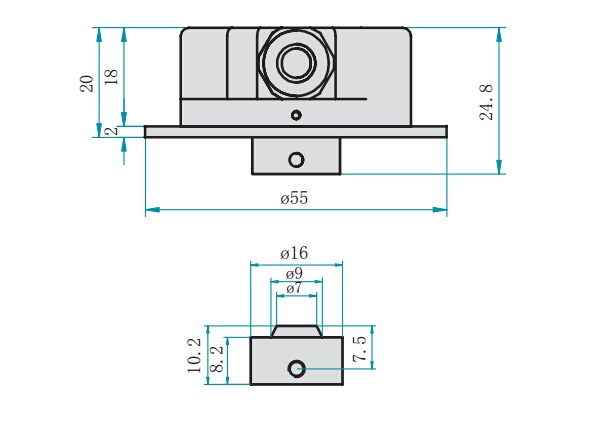

机械特性
孔径(磁介质载体)10mm H7
防护等级IP64  IP68可选
最高转速10,000RPM
冲击50G(11ms)
振动10G(10~2,000Hz)
主体材料铝 AA 2011
外壳材料铝 AA 2011
磁介质载体材料铝 AA 2011
工作温度-25~125摄氏度
储存温度-30~130摄氏度
重量150g

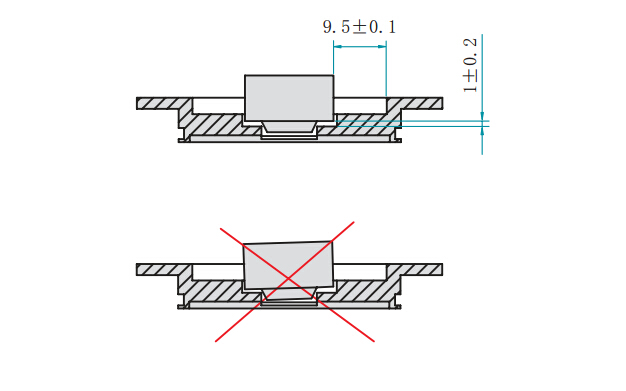

安装公差轴向:±0.2mm 径向:±0.1mm
